Furse ESP  10




  内部雷保護システム機器

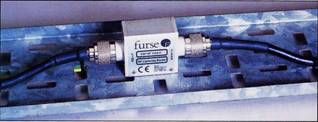

                              同軸ケーブルRFシステム用サージ・プロテクタ(低過電圧制御機器用)

    同軸ケーブルRFシステム
   (Radio frequencies)用
       低過電圧制御サージ・プロテクタ



同軸ケーブル使用のRFトランスミッター、RF受信システム、業務用放送機器及び緊急通信用設備回線、軍事用通信設備などで低電圧サージ制御を必要とするシステム用プロテクタです。
50MHz
2.7GHz用。最大出力150Wまで。




特長
・雷の激しい環境下においても確実に動作し、繰り返し保護でき、
サージ電流が流入時にも20V以下の極めて低い制御電圧に抑えます。
・広帯域幅において極めて低い挿入損失と適切な反射係数(
VSWR)によりシステムへの影響がありません。
50MHz2.7GHzの広帯域幅に対応しかつ、極めて早い応答速度で動作し、瞬時過電圧を低レベルにコントロールします。
・接続は
Nタイプコネクタ、7/16 DINコネクタ、BNC
コネクタの各種があり、アース兼固定用各種ブラケットもあります。
(その他の接続コネクタタイプが必要な場合はお問い合わせ下さい)






仕 様

型 番

ESP RF 111A11

ESP RF AA1A11

ESP RF 441A11

最大動作電圧(RMS)

86V

最大伝送出力(RMS)

150W

インピーダンス

50Ω

帯域幅

50MHz〜2.7GHz

電圧定在波比VSWR)

1.2

挿入損失  50MHz〜500MHz

      500MHz〜1.6GHz

      1.6GHz〜2.7GHz

0.4dB

0.2dB

0.4dB

最大出力

150W

瞬時過電圧特性

制御電圧(全導体、±10%)

5kV 10/700μs(BS 6651規格クラスCカテゴリC-High、ITU IX規格 K17)

20V

応答速度

10ns

最大サージ電流耐量

(試験波形8/20μs、ITU規格、BS6651規格C)

10kA

使用温度範囲

-25℃〜70℃

接続方法

Nコネクタ(メス)

7/16 DINコネクタ(メス)

BNCコネクタ(メス)

接地方法

固定ブラケット:ESP RF BK1又はESP RF BK2(ストレート又はライトアングル)

重量

0.15kg

0.22kg

0.12kg

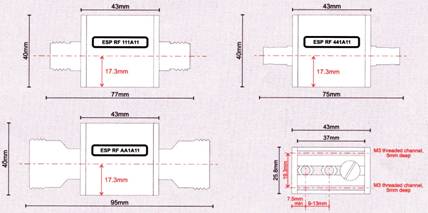

本体材質及び寸法(外形)

材質:アルミダイキャスト/銀メッキ、寸法下図














製品カタログデータ

  PDF 152KB
