Furse ESP 17
● データ＆信号線用、PCBマウントタイプ サージ・プロテクタ Dシリーズ
サージ・プロテクタ Dタイプ
特長
・プリント基板上に実装でき、半田槽での実装にも適応します。
・雷の激しい環境下においても確実に動作し、繰り返し保護できます。
・低い内部抵抗を保持し、信号強度の減少を抑えつつ、サージ流入時は全線間において低制御電圧に保ちます。
・軽量、難燃性ABSハウジング。
・入力側2ピン＋アースピン、出力側2ピン。
|
仕 様 |
型 番 |
||||
|
ESP PCB／06D |
ESP PCB／15D |
ESP PCB／30D |
ESP PCB／50D |
ESP PCB／TN |
|
|
定格電圧 漏洩電流（DC又はACﾋﾟｰｸ時） |
6V （＜200μA） |
15V （＜10μA） |
30V （＜10μA） |
50V （＜10μA） |
* （＜10μA） |
|
最大動作電圧 漏洩電流（DC又はACﾋﾟｰｸ時） |
7.79V （＜10mA） |
19V （＜1mA） |
37.1V （＜1mA） |
58V （＜1mA） |
190V （＜95μA） |
|
定格電流（信号） |
300mA |
||||
|
内部抵抗（各ライン±10%） |
9.4Ω |
4.4Ω |
|||
|
帯域幅 （-3dB 50Ωシステム） |
800kHz |
2.5MHz |
4MHz |
6MHz |
＞50MHz |
|
|
*ポストトランジェントリカバリー電圧 ＞80V |
||||
|
瞬時過電圧特性 |
|
||||
|
制御電圧（±10%） 5kV 10/700μs （BS 6651 C規格ｶﾃｺﾞﾘC-High、 ITU IX K17規格） 応答速度 最大サージ電流耐量 信号線 対線 （試験波形8/20μs、 BS 6651 C規格ｶﾃｺﾞﾘC-Low、ITU 規格） |
10.5V
＜10ns
10kA 20kA
|
23.8V
＜10ns
10kA 20kA
|
43.4V
＜10ns
10kA 20kA
|
74.9V
＜10ns
10kA 20kA
|
200V
＜10ns
10kA 20kA
|
|
備考 |
最大サージ電流耐量はプリント基板側アース回路の幅により制限を受ける場合があります。十分なパターン幅をお取りください |
||||
|
使用温度範囲 |
-25℃〜70℃ |
||||
|
接続方法 |
プリント基板実装。0.64mm角ピン（推奨穴径：1.2mm） |
||||
|
重量 |
35g |
||||
|

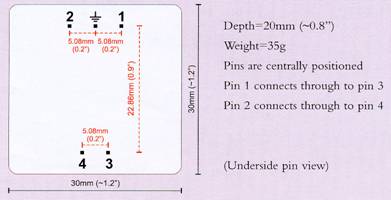

寸法（外形） |
下図 |
||||
