Furse ESP 4
● AC主電源、配電盤三相用プロテクタ（MAX. 200A、315Aタイプ）
|
仕 様 |
型 番 |
|
|
ESP 415 M2 |
ESP 415 M4 |
|
|
公称電圧（RMS） |
415V（三相） |
|
|
動作電圧（RMS） |
346〜484V |
|
|
適用周波数 |
40〜60Hz |
|
|
定格電流（配電側） |
200A以下 |
315A以下 |
|
漏洩電流（接地側） |
500μA以下 |
1,000μA以下 |
|
インジケータ（表示部LED）回路電流 |
20mA以下 |
40mA以下 |
|
無電圧接続−定常電流 −公称電圧(RMS) |
1A 250V |
|
|
瞬時過電圧特性 |
||
|
制御電圧（全回路）（±5%） 開回路電圧6kV 1.2/50μs、閉回路電流3kA 8/20μs （BS 6651規格ｸﾗｽC〜 B、 IEEE C62.41規格ｶﾃｺﾞﾘC1〜B3、 SS CP33規格F、 AS 1768規格BｶﾃｺﾞﾘB、 UL1449規格) 開回路電圧4kV 1.2/50μs、閉回路電流2kA 8/20μs （IEC1000-4-5規格） 開回路電圧2kV 1.2/50μs、閉回路電流1kA 8/20μs 5kA 8/20μs（NFC 61-740規格） 2.5kA 8/20μs（BS EN 60099-1規格） 6kV 0.5μs 100kHz輪形波 500A （IEEE C62.41規格ｶﾃｺﾞ ﾘB3、 AS 1768規格BｶﾃｺﾞﾘB）
最大サージ電流耐量（試験波形8/20μs） 各線間 接地間合計 |
590V
560V
510V 670V 580V 490V
60kA 240kA |
570V
540V
480V 650V 560V 460V
120kA 480kA |
|
使用温度範囲 |
-40℃〜70℃ |
|
|
電源線及び接地線接続方法 |
スクリューターミナル （2.5 mm2 以下のサイズは差し込みのみでネジ止め不要） |
|
|
電線サイズ（撚り線） |
25 mm2 |
50mm2 |
|
重量 |
2.35kg |
3.9kg |
|
寸法（外形） |
204mm×226mm×78mm |
220mm×228mm×141mm |

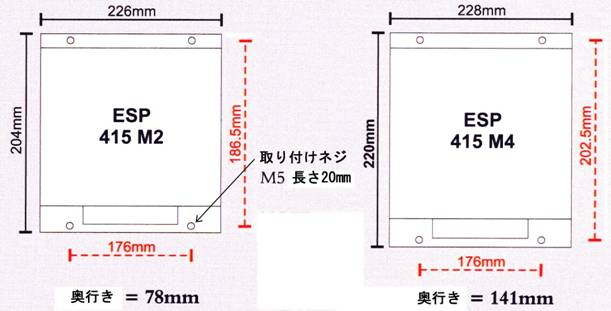

取付寸法
パネルなどにフラットにネジ取り付けできます
製品カタログデータ
PDF
111KB
