Furse ESP 5
● ネットワーク・プロテクタ
LAN用サージプロテクタ
特長
・雷の激しい環境下においても確実に動作し、繰り返し保護します。
・低い内部抵抗、低キャパシタンスのため通信障害がなく、通信距離も最大限に有効に機能します。
・低ピーク通過電圧のため安全に機器の保護を行います。
・接続はモLAN用モジュラーコネクタのため容易。
100Mbpsまでの伝送用ネットワークプロテクタです。CAT 3, 4, 5又はRJ45コネクタにて接続可能。
|
型 番 : ESP Net-100 |
|
|
最大動作電圧（ピーク時） |
4 V （DC又はACピーク。漏洩電流1mA以下。） |
|
定格電流（信号） |
300 mA |
|
伝送速度(TIA Cat 5)
帯域幅 アッテネーション 電圧定在波比(VSWR) 近端漏話(NEXT) |
100 Mbps
100 base TX、 100 base T トークンリング 4Mbps、16Mbps（アクティブ）、16Mbps（パッシブ） TIA Cat 5 channel、 TIA Cat 5 basic link、 IEEE 802.13 4-UTP |
|
内部抵抗（±10％） |
1Ω／ライン |
|
制御電圧 |
5kv、10/700μs（BS 6651:1999 Appendix C, Cat C-High、ITU IX K17、にてテスト。全回路） ライン−ライン間：25V、 ライン−アース間：600V |
|
最大サージ電流耐量 |
10 kA （8/20μs） |
|
使用温度範囲 |
−25℃〜70℃ |
|
接続方法 |
RJ45 メスコネクタに勘合。ケーブル：0.25m、Cat 5 UTP 両端プラグ |
|
アース接続方法 |
M6スタッドネジ |
|
重量 |
0.15 kg |
|
梱包重量/1個 |
0.2kg |
|
寸法 |
幅：140mm、奥行き：65mm （アース部除く） |

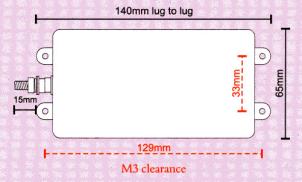

取付寸法
パネルなどにフラットに
ネジ取り付けできます
