Furse ESP 6
● 電話回線＆ISDNライン用プロテクタ
電話回線、ISDN回線等から進入する雷電流、瞬時過電圧から、
重要な回線やモデム、パソコン、システム機器などを保護する事が出来ます。
特長
・雷の激しい環境下においても確実に動作し、繰り返し保護します。
・一般電話回線の6極2芯タイプからISDN回線の8極8芯まで対応。
・すべての導体間においてプロテクト出来、最大限に有効に機能します。
・極めて早い応答速度で動作し、瞬時過電圧を低レベルにコントロールします。
|
仕 様 |
型 番 |
||||||||
|
ESPTN/RJ11-2/6 （6極2芯） |
ESPTN/RJ11-2/6 （6極4芯） |
ESPTN/RJ11-2/6 （6極6芯） |
ISDN/RJ45-4/8 （8極4芯） |
ISDN/RJ45-8/8 （8極8芯） |
|||||
|
最大動作電圧 ライン〜ライン ライン〜アース |
190V |
190V |
190V |
5V 58V |
5V（3/6対、4/5対） 58V(1/2対、7/8対） |
||||
|
漏洩電流 |
DC〜ACピーク時 95μA以下 |
DC〜ACピーク時 5μA |
|||||||
|
帯域幅（-3dB 50Ωシステム） |
50MHz以上 |
||||||||
|
定格電流（信号） |
300mA |
||||||||
|
内部抵抗（±10%） |
4.4Ω |
||||||||
|
瞬時過電圧特性 |
|||||||||
|
制御電圧（全回路、±10%） 電圧5kV 10/700μs ライン〜ライン間 ライン〜アース間 （BS 6651規格ｸﾗｽCｶﾃｺﾞﾘC-High、 ITU IX規格 K17） 応答速度
最大サージ電流耐量 （試験波形8/20μs、ITU規格、BS6651規格） |
200V 200V
≺10ns
10kA
|
200V 200V
≺10ns
10kA
|
200V 200V
≺10ns
10kA
|
27V 80V
≺10ns
10kA
|
27V／80V 80V
≺10ns
10kA
|
||||
|
使用温度範囲 |
-25℃〜70℃ |
||||||||
|
接続方法 |
RJ11プラグ＆ソケット ケーブル長 1m |
RJ45プラグ＆ソケット ケーブル長0.25m |
|||||||
|
接地線接続方法 |
M6スタッドネジ |
||||||||
|
重量 |
0.15kg |
||||||||
|
寸法（外形） |
132mm×62mm×31mm（アース部含まず） |
||||||||

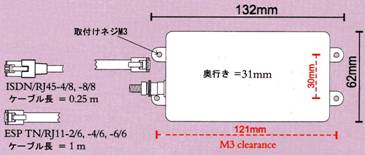

取付寸法
パネルなどにフラットにネジ取り付けできます
