ニュータイラップ


ニュータイラップリール(NTT規格合致品)


製品概要

ニュータイラップリールは交換・通信ケーブル束および電力線
(局内)を垂直ラックの子桁に新設または増設する際、ほう縛の作業性、安全性を大幅に向上させる目的で開発された製品です。

この製品には、世界で最初に生み出された結束バンド、タイラップの実績と経験により蓄積されたノウハウが生かされています。

 ケーブルを傷つけない、全てに丸みのあるデザイン。

 耐腐蝕性金属によるセルフ・ロック機構。

 無駄のない設計と簡単かつスムーズな作業法。

 ユーザーご自身がニューアプリケーションを創造頂けるよう

       汎用性を追及したデザインを採用。

特 長

 垂直方向の保持力が大きく、64200条までの通信ケーブルや太物電力ケーブルなどの垂直子桁ラックへのほう縛が可能。

 ストラップにより垂直ケーブルの束をラック子桁に、ヘッドが表面にくるよう両方向(左右)から締め付けられます。そのため正確で均一な作業が可能です。

 ヘッドのストラップへのセットの簡単でスムーズに行える専用工具(WT-3D)により、ケーブルを傷つけずに締付けと切断が可能です。

 ヘッド・ストラップは再使用も可能です。


効 果

   60Fケーブル2001フロアー15子桁のほう縛を行う場合。

 麻糸によるほう縛に比べ作業時間は約1/20 コスト(材料費・稼動費)は約3/10

 増設の時、作業性がさらに楽になります。

 異なった作業者がおこなっても均一にほう縛ができます。

 高所作業の場合でも大幅に時間が短縮でき危険度が減ります。

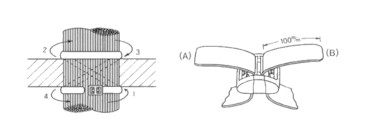

アプリケーション
ヘッドがケーブル正面に来るように
(A) (B) を左右に手で仮締め後、専用工具で片方ずつ本締めと切断を行う(工具で締付けを行っていない方の余長はヘッド根元より作業の邪魔にならないよう折り曲げておいてください。)

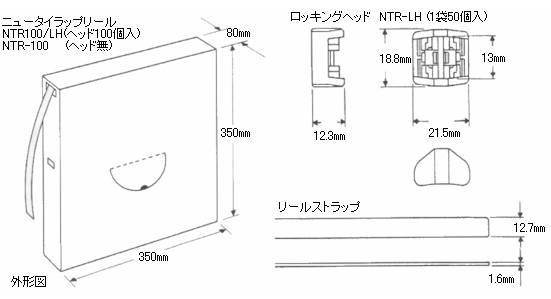

仕 様

 使用材料  ストラップ及びヘッド

66ナイロン。
           ヘッド止金 耐腐蝕性銅合金

 円掛け引っ張り強度  約1110N
                         (
113kgf)以上

 環境条件  室内(局内)であること。
           推奨使用温度範囲 (結束後)

 20℃〜40℃(NTTの場合)

 40℃〜85℃(一般)

 結束作業時の推奨温度

0℃以上
