スタンダードタイ スリム・ワイド リピート・オープン 結束工具 T525 タイベース・固定具 タグメイト タグメイトピン ループロック


タイベース




   タイベース
任意の位置に束線を固定でき、
縦横両方向からケーブルタイを挿入できる固定具です。

 ケーブルタイを使用して、束線をパネル等の任意の位置に、固定できるケーブルタイ用固定具です。

 タイベースの縦横どちらからでも、ケーブルタイを挿入できます。
(BS−50は一方向のみ)


 取付場所に合わせて粘着テープ止め、ビス止めが選べます。
 粘着テープ止めの場合は、取付場所の油・水・錆などを必ず取り除いてから取付けて下さい。
   またもろい面や凹凸面への取付けは避けて下さい。

品番
寸法(mm)
梱包単位
標準
耐熱
耐候耐熱
W
C
D
H
S
G
BS-10
BS-10G
BS-10GB
24.0
12.0
4.0
4.0
4.5
1.9
3.5
100個×10袋
BS-15
BS-15G
BS-15GB
13.0
13.0
3.0
3.0
3.9
1.4
100個×10袋
BS-20
BS-20G
BS-20GB
19.2
19.2
4.1
4.1
4.0
1.3
3.2
100個×10袋
BS-30
BS-30G
BS-30GB
30.0
25.0
5.6
7.6
5.6
2.3
4.5
100個×5袋
BS-50
BS-50G
BS-50GB
50.0
36.0
6.0x3
10.0
2.0
4.5
50個×5袋



素材
粘着素材
標準タイプ
ナイロン6・6(ナチュラル)
ポリエチレン発泡体(白色)
耐熱タイプ
ナイロン6・6(ナチュラル)
アクリルフォーム(グレー)
耐候耐熱タイプ
ナイロン6・6(黒)
アクリルフォーム(グレー)

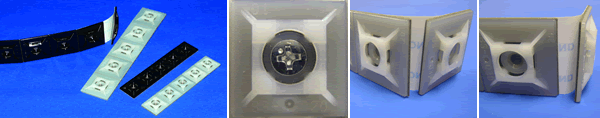

   タイベース 5連タイプ (新製品)
剥がし易い5連タイプ。
静電気による剥離紙まとわりを解消。

 従来品のタイベースは1個づつで粘着部分をカバーしている剥離紙を捲るもので、その際の剥離が連結する事で剥がし易くなったのが特長です。

 1個づつ剥離紙を捲ると静電気で剥離紙がまとわり付く、小さなゴミが出る、というお客様の声に対応しました。


品番
寸法(mm)
適用ビス
梱包単位
ナチュラル
W
H
S
D
G
BS-Q20
BS-Q20B
19
3.9
1.6
4.6
4
M3皿ビス
100個×10袋
BS-Q30
BS-Q30B
28.5
4.4
1.6
4.6
4
M3皿ビス
100個×5袋



樹脂色
樹脂素材
粘着素材
ナチュラル
ナイロン6・6(ナチュラル)
アクリル系(グレー)
黒色
ナイロン6・6(ナチュラル)
アクリル系(グレー)





  固定具

 ビス止めで確実、強固な固定が可能です。
 適用ビスはM4、M5ビスです。
 ケーブルタイを損傷しないように角を丸くしております。
 ネジで締め付けるときに固定具が回転しないような形状にしました。
 Sタイプは皿ビスを使用することにより、ケーブルタイの挿入作業がスムーズになりました。


品 番

寸 法(mm)
適用ビス
  梱包単位
 標 準
 耐候(黒)
L
W
H
W1
T
D
TM5M4 TM5M4W
15.1
9.6
6.9
5.4
1.5
8.3
4.5
M4なべ
100個×10袋
TM5M4 S TM5M4 SW
15.1
9.6
6.9
5.4
1.5
8.3
4.5
M4皿
100個×10袋
TM6M4 TM6M4W
17.8
11.8
8.8
6.7
2.4
8.3
4.5
M4なべ
100個×10袋
TM7M4 TM7M4W
24.8
14.6
12.1
8.9
2.4
10.3
4.5
M4なべ
100個×10袋
TM8M5 TM8M5W
24.8
14.6
12.1
8.9
2.4
10.3
5.5
M5なべ
100個×10袋





  固定具
  ケーブルタイを使用し坂内配線、工事ケーブル配線機会配線などの電線及び電線管を、しっかり取付け、ビスで固定することができるタイプです。




品番
L
W
取付ピッチ
 結束径
φo
  梱包単位
a
b
BS-1
25
17
20
ビス止め1カ所
5-25
500個/箱
BS-1A
25
17
20
粘着テープ
5-25
500個/箱
BS-2
37
25
32
20
29
25-40
200個/箱
BS-3
50
25
32
20
35
40-70
100個/箱





  固定具
 SGM-1は幅3.0mm厚み1.6mmまで、SGM-2は幅5.0mm厚み2.0mmまでのケーブルタイがご使用いただけます。

品番

寸法(mm)
ケーブルタイ
ビス穴 D(o)
  梱包単位
 標準
L
H1
H2
W1
W2
厚み
SGM-1
19.0
4.0
2.0
8.4
8.0
3.0
1.6
4.0
100個/袋
SGM-2
21.2
4.0
1.5
9.2
10.0
5.0
2.0
5.1
100個/袋
