 ヘラフック
(吊ボルト用固定具)


電線、ドレン管用電線用冷媒管用PF,CD,VE管用 ヘラフック各種

販売 中止品



ヘラフック 電線、ドレン管用


仮配管したままで、高さ調整が片手で行なえます。また、取り外し後も繰り返し使用することが出来ます。
軽量プラスチックでさびない為、取り扱いも簡単です。
TKWS-W3とTKWL-W3はTKAタイプとTKJ40-W3に取り付け、電線やドレン管を平行に固定することができます

施工時間の短縮、再利用で地球環境にもやさしい!

       注:TKWS-W3とTKWL-W3は、TKJ40-W4に取付できません。

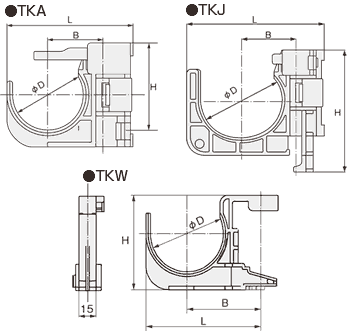

TKA


TKJ


TKA /TKW

 使用方法




寸法 mm

適合管サイズ

適用ボルト

許容荷重N(kgf)※

包装単位 (個)

ポリプロピレン

灰色

黄色

H

L

φD

B

TKA25-W3



74

90

50

39

VP25+保温材

W3/8ボルト

98.0(10)

100

TKA30-W3



81

95

55

41

VP30+保温材

TKA40-W3



91

104

64

46

VP40+保温材



TKJ40-W3

105

108

64

43



TKJ40-W4

105

108

64

43

W4/8ボルト



TKWS-W3

79

87

50

58

W3/8ボルト

36.3(3.7)



TKWL-W3

79

101

64

65





ヘラフック 電線用

視認性に優れた黄色のため、電気工事配線、配管(空調、通信関連等)との識別が容易です。

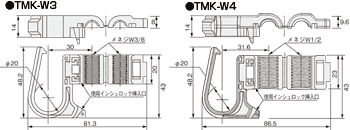

TMK






許容荷重N(kgf) 1kgf≒9.8N

適用ボルト

使用インシュロックタイ

包装単位
(個)

66ナイロン

黄色

TMK-W3

49(5)

W3/8ボルト(3分)

T50タイプ/AB300まで
(AB380も可)

100

TMK-W4

W1/2ボルト(4分)

T60タイプ/AB300まで



ヘラフック 冷媒管用

ワンタッチで取付ができます。
結露しにくいプラスチック製ですので、錆びも発生しません。
バンドにエッジ部がないため、冷媒管の被覆を傷めません。
取り外し後、再利用が可能です。 保温材厚は10mm

施工時間の短縮、再利用で地球環境にもやさしい!

TKR-S、TKR-L





寸法 mm

許容荷重N(kgf)
1kgf≒9.8N

適用ボルト

適合銅管サイズ

包装単位
(個)

ポリプロピレン
(黒色)

A

B

C

TKR-S

50

85

50

196(20)

W3/8ボルト

12.70×22.22、
15.88×25.40

60

TKR-L

65

105

57.5

25.40×31.75、
25.40×34.92

60






ヘラフック PF,CD,VE管用

PF管、CD管、VE管用の固定具で、VVFケーブルも使用可能です。
ふた付きのため、管の引き回し時に外れません。
視認性に優れた黄色です。
再使用可能です。

施工時間の短縮、再利用で地球環境にもやさしい!

TKF-16、TKF-22




<ふたの取り外し方法>
ふたのはめ込み部を奥に押し、かちっと音がしてから、ふたを上に引き上げてください。
再使用可能ですが、確実に固定できるよう側面の取り外し爪部は簡単に外れない堅さになっています。
取り外す際はペンチ等の工具をお使いください。






寸法

許容荷重N(kgf)
1kgf≒9.8N

適用ボルト

包装単位
(個)

66ナイロン

黄色

A

B

φC

D

E

F

G

TKF-22

20

41.0

31.0

91.5

79.0

14.0

8.0

49(5)

W3/8ボルト

100

TKF-16

20

34.5

24.0

84.5

64.5

14.0

8.0
