MSタイ ABタイ エンドレスタイ スモールエンドレスタイ メタルコンテントタイ ピークタイ セキュロック ライトオンマ−カ− グリップタイ スピーディタイ ファイバークリーン LAN配線部材 インシュロックアクセサリー インシュロックetc ヘラフック 熱収縮品


インシュロックアクセサリー


マウントベース(粘着テープ強力テープコンクリート用テープなし)・アンカーマウント結束工具
タイマウント(
MBタイプKRタイプ)・コンベア用プッシュマウントナイロンクリップ
ジザイブッシュ



マウントベース  粘着テープタイプ   インシュロックと併用して配線を固定するアクセサリーです。



66ナイロン

寸法  mm

適合タイ

引張強度規格値
N(kgf)

1kgf≒9.8N

標準グレード

着色グレード
B

難燃グレード
V0

乳白色


黒色


白色


φD

A

B

C

E

F

G

H

ラッチ

シアー

MB2A





-

13.0

13.0

2.6

1.3

-

1.6

4.2

T18タイプまで

58.8
(6.0)

49.0
(5.0)

MB3A

MB3A-B

MB3A-V0

2.9

19.0

19.0

4.0

1.3

13.5

1.2

5.0

T40Sタイプまで

88.2
(9.0)

68.6
(7.0)

MB3A-L

MB3A-B-L



176.4
(18.0)

88.2
(9.0)

MB3A-VHB





88.2
(9.0)

68.6
(7.0)

MB3A-VHB2

MB3A-B-VHB2



176.4
(18.0)

88.2
(9.0)

MB4A

MB4A-B

MB4A-V0

4.2

28.0

28.0

5.5

1.6

20.0

1.6

6.5

T60タイプまで

215.6
(22.0)

137.2
(14.0)

MB4A-L

MB4A-B-L



284.2
(29.0)

176.4
(18.0)

MB4A-VHB





215.6
(22.0)

137.2
(14.0)

MB4A-VHB2

MB4A-B-VHB2



284.2
(29.0)

176.4
(18.0)

MB5A

MB5A-B



4.7

38.0

38.0

10.0

2.5

27.5

2.0

8.0

T120タイプまで

343.0
(35.0)

205.8
(21.0)





マウントベース  強力タイプ  インシュロックと併用して配線を固定するアクセサリーです。



66ナイロン

寸法  mm

適合タイ

引張強度規格値
N(kgf)

1kgf≒9.8N

標準グレード

乳白色

φD

A

B

C

E

F

G

H

ラッチ

シアー

BM20-L

2.9

19.0

19.0

4.0

1.3

13.5

1.2

5.0

T40Sタイプまで

176.4(18.0)

88.2(9.0)

MB3A-L

BM30-L

4.2

28.0

28.0

5.5

1.6

20.0

1.6

6.5

T60タイプまで

284.2(29.0)

176.4(18.0)

MB4A-L









寸法  mm

適合タイ

引張強度規格値
N(kgf)

1kgf≒9.8N

66ナイロン

標準グレード

乳白色


φD

A

B

C

E

F

G

H

ラッチ

シアー

BMC30

4.2

28.0

28.0

5.5

1.6

20.0

1.6

6.5

T60タイプまで

215.6(22.0)

137.2(14.0)



マウントベース  ビス止めタイプ  インシュロックと併用して配線を固定するアクセサリーです。





66ナイロン

寸法 mm

適合タイ

適用ビス

標準グレード
(乳白色)

着色グレード
(黒色)

φD

A

B

C

E

F

G

H

MB3

MB3-B

2.9

19.0

19.0

4.0

1.3

13.5

1.2

5.0

T40Sタイプまで

M3

MB4

MB4-B

4.2

28.0

28.0

5.5

1.6

20.0

1.6

6.5

T60Sタイプまで

M4

MB5

MB5-B

4.7

38.0

38.0

10.0

2.5

27.5

2.0

8.0

T120タイプまで







アンカーマウント インシュロックと併用して配線をビス固定するアクセサリーです。



標準グレード  乳白色
材質:66ナイロン 使用温度-40℃〜+85℃ ハロゲンフリー

66ナイロン

寸法 mm

適合タイ

適用ビス

標準グレード
(乳白色)

φD

A

B

C

E

H

CTAM1

4.3

20.5

10.2

5.0

1.6

5.1

T50タイプまで

M4

CTAM2

5.1

20.5

10.2

5.0

1.6

5.1

M5



タイマウント インシュロックと併用して配線をビス固定するアクセサリーです。



標準グレード  乳白色
材質:66ナイロン 使用温度-40℃〜+85℃ ハロゲンフリー

66ナイロン

寸法 mm

適合タイ

適用ビス

標準グレード
(乳白色)

φD

A

B

C

E

F

G

H

MB1

3.1

12.8

8.0

8.5

1.5

2.7

1.5

3.3

T18タイプまで

M3

MB2

4.8

21.0

12.5

14.7

1.5

5.0

1.5

3.2

T60タイプまで

M4

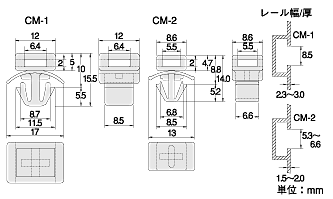

コンベア用プッシュマウント

コンベアのアルミレール(製造ライン、自動倉庫等)への配線、配管の固定を簡便にします。

プッシュマウントの装着は、レールの溝に押し込むだけです。

ワンタッチで取り付けられ、ボルト、ナットが不要です。

レールへの穴開け、タッピングが不要で工数、部品数が減り省力化ができます。
  標準グレード  乳白色
材質:66ナイロン 使用温度-40℃〜+85℃ ハロゲンフリー


66ナイロン

適合タイ

レール幅

レール厚

引張強度N(kgf)

1kgf≒9.8N

標準グレード
(乳白色)

CM-1

AB300タイプ
T60タイプまで

8.5mm

2.3〜3.0mm

490.0(50.0)

CM-2

5.3〜6.6mm

1.5〜2.0mm

166.6(17.0)






タイマウント インシュロックと併用して配線をビス固定するアクセサリーです。


標準グレード  乳白色・耐候グレード W 黒色
材質:66ナイロン 使用温度-40℃〜+85℃ ハロゲンフリー



寸法 mm

適合タイ

適用ビス

66ナイロン

標準グレード
(乳白色)

耐候グレード
(黒色)

φD

φD1

A

B

C

E

F

H

KR5G5

KR5G5-W

4.5

8.3

15.1

9.6

5.0

1.5

1.4

6.9

T50タイプまで

M4

KR6G5

KR6G5-W

4.5

7.8

17.8

11.8

6.4

2.4

1.5

8.8

T60タイプまで

KR7G5

KR7G5-W

4.5

10.5

24.8

14.3

8.3

2.4

1.5

12.1

T120タイプまで

KR8G5-5



5.2

10.5

24.8

14.3

8.3

2.4

1.5

12.1

M5

KR8G5

KR8G5-W

6.5

10.5

24.8

14.3

8.3

2.4

1.5

12.1

M6

KR9G5

KR9G5-W

4.5

10.0

30.2

16.1

10.0

2.5

3.0

14.0

T150タイプまで

M4

KR10G5

KR10G5-W

4.5

10.0

40.5

18.1

13.0

3.5

3.0

16.0

LK5タイプまで

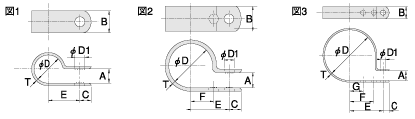

ナイロンクリップ 配線をビス固定するアクセサリーです。


標準グレード  乳白色・耐候グレード W 黒色
材質:66ナイロン 使用温度-40℃〜+85℃ ハロゲンフリー



寸法 mm

適用ビス

66ナイロン

標準グレード
(乳白色)

耐候グレード
(黒色)

図番

φD

φD1

A

B

C

E

F

G

T

AB-2N

AB-2N-W

1

3.3

4.3

3.2

9.5

4.8

9.5

-

-

1.1

M4

AB-3N

AB-3N-W

1

5.3

4.3

4.8

9.5

4.8

10.3

-

-

1.1

AB-4N

AB-4N-W

1

6.8

4.3

4.8

9.5

4.8

11.1

-

-

1.1

AB-5N

AB-5N-W

1

8.4

4.3

4.8

9.5

4.8

11.9

-

-

1.1

AB-6N

AB-6N-W

1

10.6

4.3

6.3

9.5

4.8

12.7

-

-

1.1

AB-7N

AB-7N-W

1

12.2

4.3

6.3

9.5

4.8

13.5

-

-

1.1

AB-8N

AB-8N-W

1

13.2

4.3

6.3

9.5

4.8

14.3

-

-

1.1

AB-9N

AB-9N-W

1

15.2

4.3

6.3

9.5

4.8

15.1

-

-

1.1

AB-10N

AB-10N-W

1

16.0

5.1

6.3

9.5

4.8

15.9

-

-

1.1

AB-11N

AB-11N-W

1

19.0

5.1

7.9

12.7

6.3

17.5

-

-

1.8

M5

AB-12N

AB-12N-W

1

19.8

5.1

7.9

12.7

6.3

18.2

-

-

1.8

AB-13N

AB-13N-W

1

22.1

5.1

7.9

12.7

6.3

19.0

-

-

1.8

AB-14N

AB-14N-W

2

22.9

5.1

7.9

12.7

6.3

19.8

11.9

-

1.8

AB-16N

AB-16N-W

2

26.9

5.1

7.9

12.7

6.3

21.4

13.5

-

1.8

AB-18N

AB-18N-W

2

29.2

5.1

7.9

12.7

6.3

23.0

15.1

-

1.8

AB-24N

AB-24N-W

3

39.4

5.1

9.5

12.7

6.3

27.8

19.8

11.9

1.8

AB-32N

AB-32N-W

3

52.1

5.1

9.5

12.7

6.3

34.1

24.6

13.5

1.8

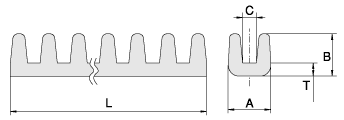

    自在ブッシュ(ジザイブッシュ) パネルの切断部を通過する配線などの保護に



6ナイロン製で、柔軟性に富み、どのような形状の穴にも対応できます。
※通常6ナイロン製品の相当難燃グレードはUL94HBですが、当製品はUL94V-2相当難燃グレードです。

振動や衝撃に強く、耐摩耗性に優れ、電線などの保護性能が抜群です。

外周寸法の大きな開口部に使用する場合は、つぎ足し使用ができます。

取付方法は、開口部のエッジ部分にはめ込むだけで簡単にできます。


寸法  mm

6ナイロン

標準グレード
( 乳白色)


L

T

A

B

C

TG-012

253

1.2

4.0

4.1

1.2

TG-016

253

1.2

4.1

4.1

1.6

TG-024

253

1.2

4.5

4.0

2.4

TG-032

253

1.2

5.5

4.1

3.2

TG-045

324

2.0

8.3

6.1

5.1

TG-062

324

2.1

9.8

6.1

6.6

TG-082

324

2.1

11.4

6.6

8.2

TG-107

324

2.1

14.0

6.6

10.7

TG-132

324

2.1

16.5

6.6

13.2

TG-0125

505

1.2

4.0

4.1

1.2

TG-0165

505

1.2

4.1

4.1

1.6

TG-0245

505

1.2

4.5

4.0

2.4

TG-0325

505

1.2

5.5

4.1

3.2



  結束工具

工具型番

タイプ

特長

口金A寸法
mm

A寸法適応
タイ幅 mm

口金B寸法
mm

B寸法適応
タイ幅 mm

最大引き締め力
N(kgf)

1kgf≒9.8N

替え口金

ダブルアクション
工具
(手動式)

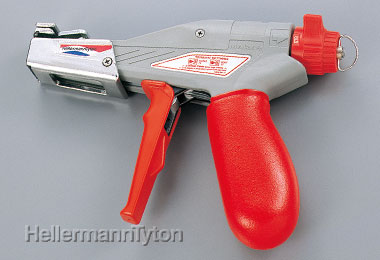

小型、軽量タイプ。切断時の衝撃が少なく、軽くトリガーを引くだけでタイの締め付けと、切断が行える。締め付け強度の調整も簡単。

5.5

1.8〜5.0

1.6

1.5
(MAX)

137.2
(14)

太径結束用工具
(手動式)
MK9

シングル
アクション工具

細径から太径まで幅広く結束が可能。タイに合わせて適正な締め付け強度の設定ができる。

13.0

1.8〜12.5

2.3

2.2
(MAX)

333.2
(34)

長尺結束用工具
(手動式)

MK11

強力・確実な結束が可能な、高剛性、ロングレバーの工具。横入れタイプなのでエンドレスタイもリールから引き出して切らずに使用できる。

13.5

7.5〜13.0

3.0

2.5
(MAX)

-

長尺結束用工具
(手動式)

MK15

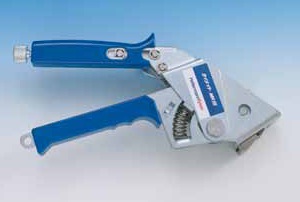

太径/エンドレスタイ用結束工具。引き締め強度の均一化で施工品質の安定化が可能

メタルタイ
専用工具
(手動式)

メタルタイ専用の結束工具。小型・軽量で簡単にメタルタイの締め付けと切断が可能。また、タイに合わせて適切な締め付け力が得られる。

12.0

13.0
(MAX)

-

メタルタイ
専用

-
