スタンダード 3191タイプ 1625タイプ ニューミニフィットタイプ スタンダードピン ミニチュアピン ミニフィットピン molex工具


3191 タイプ
　


信頼のモレックス社（MOLEX）コネクター

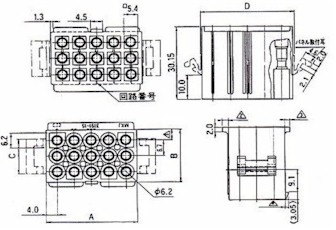

　3191-□P,□P1　プラグ
適合タ−ミナル：　 1190　1380
嵌合リセクタブル：3191-囗R1　		 　P ････耳付（パネル取付ハネ有・標準）
P 1 ・・耳無（パネル取付ハネ無） 材質：ナイロン 66.　UL94V-2

　

極数  型番 A寸法 B寸法 C寸法 D寸法
1  3191-01P(1) 8.15 8.15 7.00 −
2 3191-02P(1) 14.85 8.15 8.15 16.26
3 3191-03P(1) 21.55 8.15 8.15 21.90
4 3191-04P(1) 28.20 8.15 8.15 −
6 3191-06P(1) 21.55 15.35 15.35 22.55
9 3191-09P(1) 21.55 22.05 14.70 22.55
12 3191-12P(1) 28.25 22.05 14.07 28.96
15 3191-15P(1) 34.95 22.05 14.07 35.36

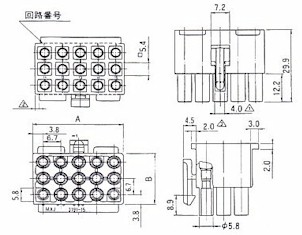

　3191-□R1　リセクタブル
適合タ−ミナル：　1189　1381
嵌合リセクタブル：3191-囗P,　囗P1		 材質：ナイロン 66.　UL94V-2



極数 型番 A寸法 B寸法
1 3191-01R1 7.60 7.60
2 3191-02R1 14.30 7.60
3 3191-03R1 21.00 7.60
4 3191-04R1 27.70 7.60
6 3191-06R1 21.00 14.30
9 3191-09R1 21.00 21.00
12 3191-12R1 27.70 21.00
15 3191-15R1 34.40 21.00
　
