スタンダード 3191タイプ 1625タイプ ニューミニフィットタイプ スタンダードピン ミニチュアピン ミニフィットピン molex工具


ニューミニフィットタイプ
　

信頼のモレックス社 （MOLEX）コネクター





　５５５９−口Ｐ プラグ
適合タ−ミナル ：
 5558
嵌合リセクタブル ：
 5557-口Ｒ		 材質 ： ナイロン66、UL94V-2
極数 ： 2極〜16極



極数 型番 A寸法 B寸法 　 極数 型番 A寸法 B寸法
2 5559-02P - 5.4 10 5559-10P 16.8 22.2
4 5559-04P 4.2 9.6 12 5559-12P 21.0 26.4
6 5559-06P 8.4 13.8 14 5559-14P 25.2 30.6
8 5559-08P 12.6 18.0 16 5559-16P 29.4 34.8

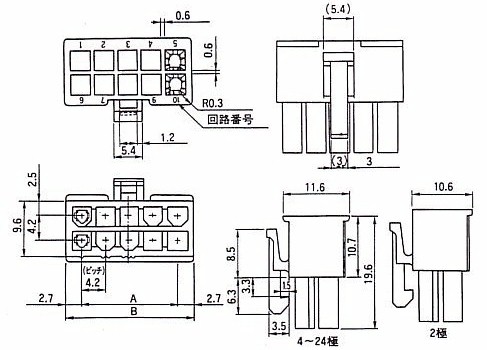

　５５５７−口Ｒ プラグ
適合タ−ミナル ：
5556
 嵌合プラグ ：
5559-口P
嵌合ヘッダ− ：
5566-口A
 5569-口A1		 材質 ： ナイロン66、UL94V-2
極数 ： 2極〜24極

　

極数 型番 A寸法 B寸法 　 極数 型番 A寸法 B寸法
2 5557-02R - 5.4 14 5557-14R 25.2 30.6
4 5557-04Ｒ 4.2 9.6 16 5557-16R 29.4 34.8
6 5557-06Ｒ 8.4 13.8 18 5557-18R 33.6 39.0
8 5557-08Ｒ 12.6 18.0 20 5557-20R 37.8 43.2
10 5557-10Ｒ 16.8 22.2 22 5557-22R 42.0 47.4
12 5557-12Ｒ 21.0 26.4 24 5557-24R 46.2 51.6
