1625 タイプ
　

信頼のモレックス社 （MOLEX）コネクター

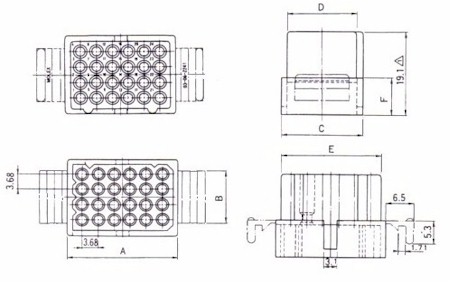

　1625-□P、□P1プラグ
適合タ−ミナル：
　 1560　1854
嵌合リセクタブル：
1625-囗R1
 1625-囗R　		 P ････耳付（パネル取付ハネ有）
P 1 ・・耳無（パネル取付ハネ無・標準）
 材質：ナイロン 66.　UL94V-2


極数 型番 A寸法 B寸法 C寸法 D寸法 E寸法 F寸法
1 1625-01P φ7.60 ― ― ― φ5.1 9.5
2 1625-02P(1) 11.26 4.8 7.5 5.10 8.8 9.5
3 1625-03P(1) 14.94 4.8 7.5 5.03 12.4 9.5
4 1625-04P(1) 18.65 4.8 7.5 5.10 16.1 9.5
4` 2004MP1 11.20 ― 11.20 8.60 8.6 8.9
5 1625-05P(1) 22.71 4.8 7.9 5.10 19.8 9.5
6 1625-06P(1) 11.20 9.5 15.0 12.40 8.8 9.5
9 1625-09P(1) 14.90 9.5 15.0 12.40 12.4 9.5
12 1625-12P(1) 18.70 9.5 15.0 12.40 16.1 9.5
15 1625-15P(1) 22.30 9.5 15.0 12.30   ― 9.5
24 1625-24P(1) 26.10 12.7 18.8 16.30 23.6 8.9

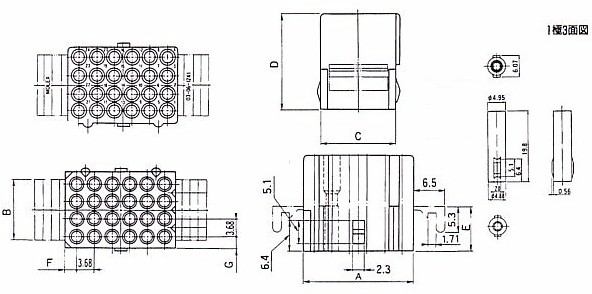

　1625-□R、□R1
リセプタクル
適合タ−ミナル：
　1561　1855
嵌合リセクタブル：
1625-囗P, 1625-囗P1		 R ･･耳付（パネル取付ハネ有 ・標準）
R 1 ･･・・耳無（パネル取付ハネ無 ）
材質：ナイロン 66.　UL94V-2



極数 型番 A寸法 B寸法 C寸法 D寸法 E寸法 F寸法 G寸法
1 1625-01R φ4.88 ― ― 19.8 ― ― ―
2 1625-02R2 8.64 4.80 4.88 20.6 10.0 2.48 ―
3 1625-03R(1) 12.30 5.03 4.88 19.8 9.9 2.46 ―
4 1625-04R(1) 15.96 4.80 4.88 19.8 10.0 2.46 ―
4` 2004MR 8.60 6.40 8.60 19.1 9.4 2.46 2.46
5 1625-05R(1) 19.69 4.80 4.88 19.8 10.0 2.46 ―
6 1625-06R(1) 8.82 9.50 12.62 19.8 9.5 2.57 2.63
9 1625-09R(1) 12.44 9.50 12.54 19.8 10.0 2.54 2.59
12 1625-12R(1) 16.10 9.50 12.42 19.8 10.0 2.53 2.53
15 1625-15R(1) 19.64 9.50 12.06 19.8 10.0 2.46 2.35
24 1625-24P(1)  23.32 12.70 16.10 19.1 9.5 2.46 2.46
　
